Tuckunder Series - TKT (2 of 2) Repair Parts

Select a part reference number, right.

Drawing Reference:  3

  012912

Platform Link Kit

Qty Required: 1

Drawing Reference:  7

  012913

Replacement Upper Arm w/ Pins & Keepers (Left)

Qty Required: 1

Drawing Reference:  8

  012914

Replacement Upper Arm w/ Pins & Keepers (Right)

Qty Required: 1

Drawing Reference:  9

  012915

Replacement 1-1/4 Lift Arm Pivot Pin w/ Keeper

Qty Required: 2

Drawing Reference:  10

  012916

Replacement Power Unit Cover

Qty Required: 1

Drawing Reference:  11

  012917

Replacement Platform Coil Springs

Qty Required: 1

Drawing Reference:  12

  012918

Replacement 1-1/4 Frame Pin w/ Keepers

Qty Required: 6

Drawing Reference:  13

  012919

Replacement 2 Ga. Copper Lug

Qty Required: 6

Drawing Reference:  14

  000931

Replacement Latch Spring

Qty Required: 1

Drawing Reference:  16

  012920

Replacement Upper Arm Tube Assembly

Qty Required: 1

Drawing Reference:  17

  000995

Replacement Solenoid - 4 Post (650)

Qty Required: 1

Drawing Reference:  18

  012921

Replacement Pump & Motor 3qt. **

Qty Required: 1
  014605

Replacement 24V Pump & Motor 3qt.** 2500/3000# Tuckunder

Qty Required: 1
  018401

REPLACEMENT 2500/3000# TKT PUMP & MOTOR UNIT W/WINTER GRADE OIL

Qty Required: 1

Drawing Reference:  19

  012923

Replacement Lift Cylinder

Qty Required: 2

Drawing Reference:  20

  000989

Replacement Vent Plug

Qty Required: 1
  011445

Replacement Vent Plug (Cantilever)

Qty Required: 1

Drawing Reference:  23

  012924

Replacement Lift Arm w/ Pins & Keepers (Left)

Qty Required: 1

Drawing Reference:  24

  012925

Replacement Lift Arm w/ Pins & Keepers (Right)

Qty Required: 1

Drawing Reference:  26

  011283

Replacement 04MORB x 04MJIC x 90 Degree Cylinder Elbow

Qty Required: 1

Drawing Reference:  29

  012926

Replacement Tuckunder Latch Handle

Qty Required: 1

Drawing Reference:  30

  011950

Replacement Poppet Check Valve

Qty Required: 1

Drawing Reference:  31

  012927

Replacement Hydraulic Hose-Flow Divider 91-3/4" (For Relocation Pump Box)

Qty Required: 1

Drawing Reference:  32

  012928

Replacement Hydraulic Hose-Lift Cylinder Short (Left)

Qty Required: 1

Drawing Reference:  33

  012929

Replacement Hydraulic Hose-Lift Cylinder Long (Right)

Qty Required: 1

Drawing Reference:  34

  013073

Replacement 04MORB x 04FORB x 90-degree Cyl. Elbow

Qty Required: 2

Drawing Reference:  35

  012931

Replacement Hydraulic Hose-Pump- Flow Divider

Qty Required: 1

Drawing Reference:  36

  012932

Replacement Tuckunder Circuit Board

Qty Required: 1

Drawing Reference:  37

  015555

REPLACEMENT 2GA 2WIRE CABLE W/ LUGS 38 FT

Qty Required: 1

Drawing Reference:  38

  012933

Replacement Plastic Tank (3qt.)

Qty Required: 1

Drawing Reference:  39

  013559

Replacement Compact Fixed Control (after approx. 9/25/15 SN00584653)

Qty Required: 1

Drawing Reference:  40

  000974

Replacement T-Fitting (Pump & Motor) G2 (Qty. Required = 1) Tuckunder (Qty. Required = 2)

Qty Required: 1

Drawing Reference:  42

  000958

Replacement 12 Volt Motor-Only**

Qty Required: 1

Drawing Reference:  43

  012934

Replacement 1-1/4 Lift Arm Pivot Pin w/ Keeper

Qty Required: 4

Drawing Reference:  44

  011947

Replacement 2Way/2Pos Solenoid Assembly w/Connector

Qty Required: 2
  011948

Replacement 4Way/2Pos Solenoid Assembly w/Connector

Qty Required: 2

Drawing Reference:  45

  012749

Replacement Flow Control (7/16 M x 7/16 F x 0.078) w/ Adapters for (1/4 M x 1/4 F x 0.078)

Qty Required: 1

Drawing Reference:  47

  011804

Replacement 200 Amp Manual Reset Circuit Breaker

Qty Required: 1

Drawing Reference:  48

  012935

Lift Cylinder Seal Repair Kit

Qty Required: 2

Drawing Reference:  49

  012936

Lift Cylinder Shaft Repair Kit

Qty Required: 2

Drawing Reference:  53

  012938

Replacement Roller Arm

Qty Required: 1

Drawing Reference:  55

  012941

Replacement Roller Arm Wheel Kit

Qty Required: 1

Drawing Reference:  59

  000922

Replacement 0.142"x1.125"x5.5" Extension Spring (Rail)

Qty Required: 1

Drawing Reference:  70

  000966

Padlock w/Keys

Qty Required: 1

Drawing Reference:  75

  012930

Replacement Lower Arm Link

Qty Required: 1

Drawing Reference:  84

  012955

Replacement Snubber Kit

Qty Required: 1

Drawing Reference:  85

  014348

Replacement Power Unit Cover Seal

Qty Required: 1

Drawing Reference:  86

  014349

Replacement Power Unit Cover Latch

Qty Required: 1

Drawing Reference:  96

  014041

Replacement Passive Latch

Qty Required: 1

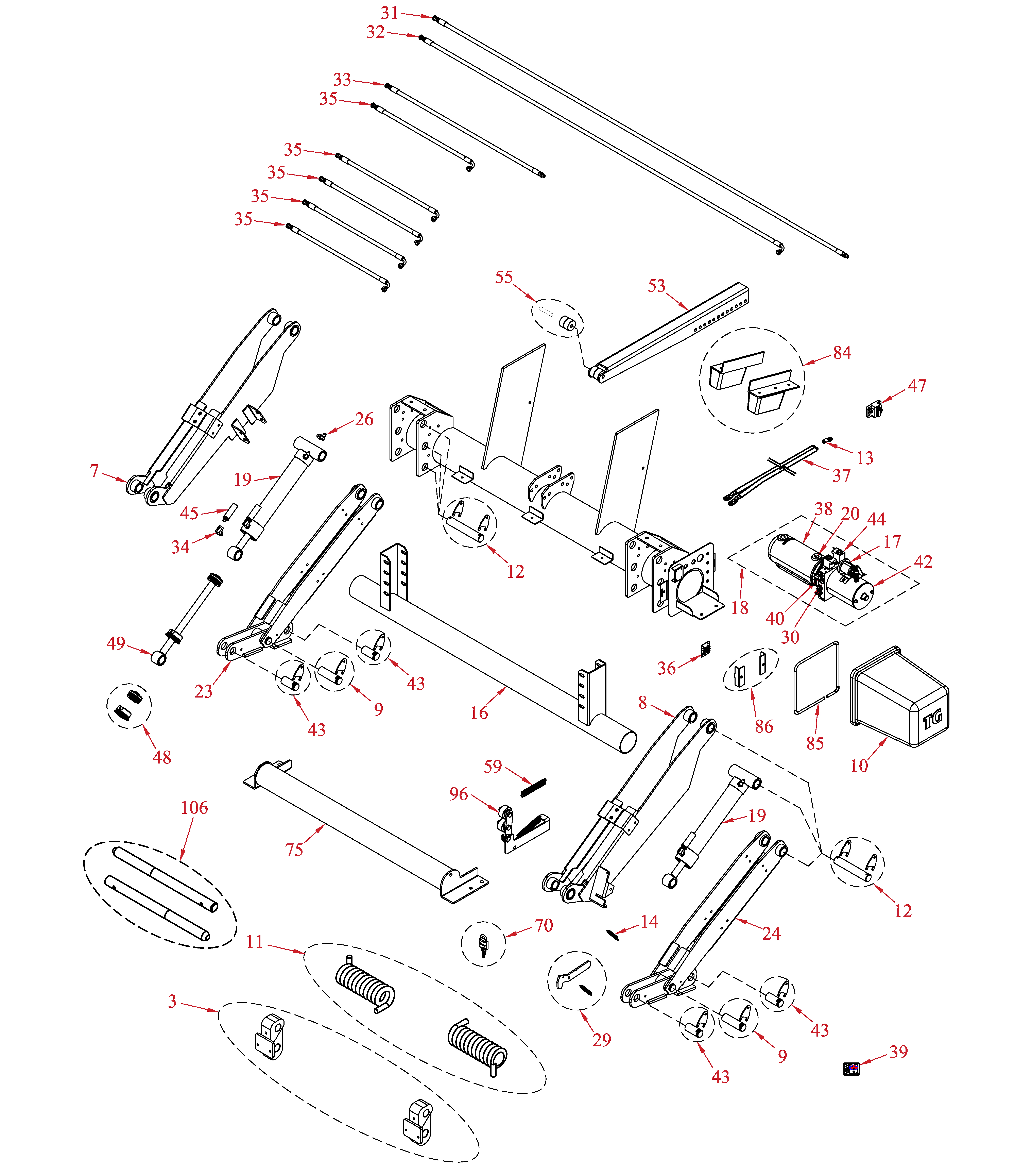

Tuckunder Parts Poster (2) 7 8 9 9 10 3 11 12 12 13 14 16 17 18 19 19 20 23 24 26 29 30 31 32 33 34 35 36 37 38 39 40 42 43 43 43 43 44 45 47 48 49 53 55 59 70 75 84 96 85 86
